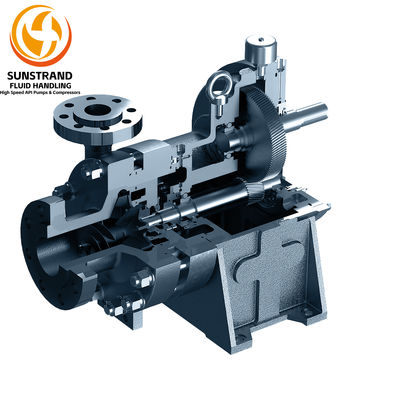

Pompe industriali a girasole SFH-W3 Pompa centrifuga orizzontale ad alta velocità

Descrizione del prodotto:

Le pompe della serie SFH-W sono pompe centrifughe a sbalzo, montate orizzontalmente ad alta velocità, composte principalmente da motore-riduttore, corpo pompa, sistema di lubrificazione e piastra di base. Sono stabili, affidabili, compatte, facili da manutenere e hanno una lunga durata. Le pompe della serie GSB-W5/79 sono dotate di stabilizzatori di riflusso, che migliorano le prestazioni della pompa nella sezione a bassa portata ed espandono gli intervalli di regolazione della portata. Il sistema ad albero ad alta velocità è dotato di cuscinetti avanzati a pattini bi-direzionali per garantire un funzionamento prolungato delle pompe sotto pressione di aspirazione fino a 10,0 MPa

Caratteristiche:

• Nome del prodotto: Pompa orizzontale ad alta velocità SFH-W3
• Velocità: fino a 6700^14900 giri/min
• Prevalenza: fino a 650 m
• Potenza motore: fino a 132 kW
• Materiale: Ghisa, Acciaio inossidabile, Acciaio Duplex
• Intervallo di pressione: fino a 6 bar

Pompe centrifughe ad alta velocità, Compressori centrifughi ad alta velocità, Compressori centrifughi ad alta velocità

Parametri tecnici:

Curve di prestazione della pompa orizzontale ad alta velocità SFH-W

Riduttore ad alte prestazioni:

La cassa del riduttore e l'albero del cambio sono i componenti chiave di una pompa. Pertanto, i processi di trattamento termico sono complessi e la precisione di lavorazione e le tolleranze di accoppiamento sono rigorose. Dopo anni di sforzi, è stato stabilito un set di processi di fabbricazione completi e collaudati nel tempo. Sotto tali regolamenti, la composizione chimica e il trattamento termico delle fusioni sono rigorosamente controllati, vengono eseguiti molteplici trattamenti di stabilizzazione dopo la lavorazione iniziale dei riduttori per garantire elevata resistenza e stabilità; e ogni parte finita viene rigorosamente testata, registrata e archiviata per la tracciabilità.

Cuscinetti a strisciamento ad alte prestazioni:

Molteplici serie di cuscinetti a strisciamento auto-sviluppati possono essere combinati in modo flessibile per soddisfare diverse applicazioni. Lo sviluppo riuscito di cuscinetti assiali, radiali e a pattini, adatti a lavorare sotto alta pressione di aspirazione e condizioni di carico pesante, migliora notevolmente la stabilità e l'affidabilità delle pompe ad alta velocità e amplia il loro campo di applicazione.

Ottimizzazione della sezione fluida:

L'induttore, la girante, il diffusore e il corpo pompa, che sono i componenti principali della sezione fluida, sono ottimizzati con l'ausilio del software CFD

Imballaggio e spedizione:

Imballaggio del prodotto:

• Una pompa orizzontale ad alta velocità SFH-W3
• Manuale utente e istruzioni di installazione
• Istruzioni di sicurezza e avvertenze

Spedizione:

• Spedito entro 6 mesi
• Peso spedizione: 75 kg
• Dimensioni spedizione: 120*80*100 cm (dipende da ogni pompa)
• Vettore di spedizione: UPS o FedEx o Cargo
• Opzioni di spedizione: Standard o accelerata

Servizio

Il post-vendita è eseguito da tecnici ben addestrati e qualificati, in grado di gestire rapidamente qualsiasi problema tecnico insorto durante l'installazione, la messa in servizio e la produzione. Sono disponibili un ampio inventario di pezzi di ricambio e consegne rapide grazie al nostro concetto di progettazione modulare

Impianti di prova

Impianti professionali di prova compressori, dotati di sistemi di acquisizione dati ad alta velocità e alta precisione, effettuano test di prestazione e di funzionamento. I principali sistemi includono: 1) sistema di prova pompe; 2) sistema di prova cuscinetti ad alta velocità; 3) sistema di prova pompe olio lubrificante integrale; 4) sistema di prova dinamica rotori; e 5) sistema di prova prestazioni turbo. Ogni pompa consegnata ha subito test di prestazione e di funzionamento prima della spedizione per garantire un funzionamento senza problemi in loco. Tre banchi di prova per pompe operano in modo indipendente, ciascuno con una potenza di 355 kW, 1100 kW e 4000 kW. Ciascun sistema funziona in un circuito chiuso, con un sistema di raffreddamento a circolazione per prevenire l'aumento di temperatura durante i test che potrebbe influire sul processo di test e sulla precisione di misurazione. Standard applicato:. L'incertezza del test energetico delle pompe è migliore del grado 1.
