Descrizione del prodotto:

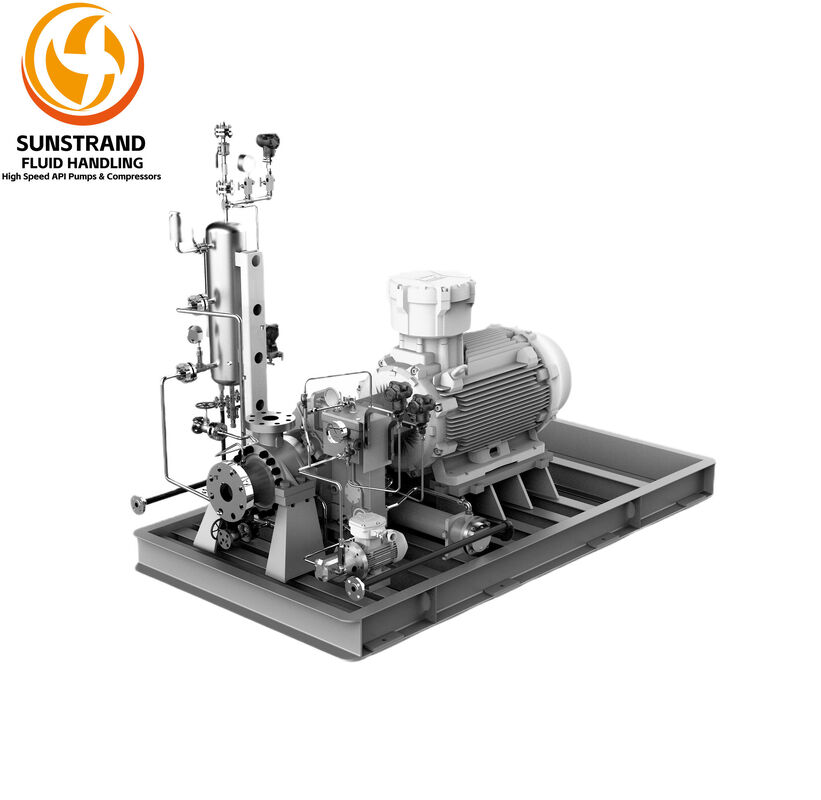

Le pompe della serie SFH-W sono pompe ad alta velocità di tipo overhung, montate orizzontalmente, composte principalmente da motogruppo, corpo pompa, sistema di lubrificazione e piastra di base. Sono stabili, affidabili, di dimensioni compatte, facili da manutenere e hanno una lunga durata. Le pompe della serie GSB-W5/79 sono dotate di stabilizzatori di riflusso, che migliorano le prestazioni della pompa nella sezione a basso flusso e ampliano gli intervalli di regolazione del flusso. Il sistema ad albero ad alta velocità è dotato di cuscinetti a pattino bi-direzionali avanzati per garantire il funzionamento a lungo termine delle pompe sotto una pressione di aspirazione fino a 10,0 MPa

Caratteristiche:

• Nome del prodotto: Pompa orizzontale ad alta velocità SFH-W5
• Velocità: fino a 5500^16600 giri/min
• Prevalenza: fino a 2500 m
• Potenza motore: fino a 400KW
• Materiale: ghisa, acciaio inossidabile, acciaio duplex
• Intervallo di pressione: fino a 25 bar

Pompe centrifughe ad alta velocità, compressori centrifughi ad alta velocità, compressori centrifughi ad alta velocità

Parametri tecnici:

 Invii di prestazioni della pompa orizzontale ad alta velocità SFH-W

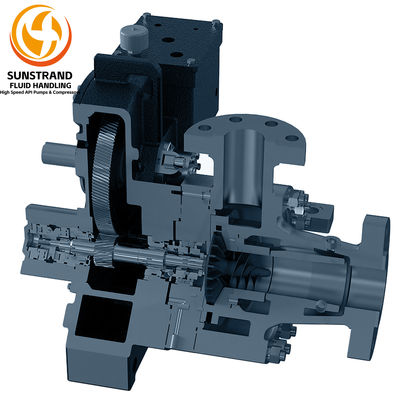

Riduttore ad alte prestazioni:

L'alloggiamento del riduttore e l'albero degli ingranaggi sono i componenti chiave di una pompa. Per questo, i processi di trattamento termico sono complessi e la precisione di lavorazione e le tolleranze di accoppiamento sono rigorose. Attraverso anni di sforzi, è stato stabilito un insieme di processi di fabbricazione completi e collaudati nel tempo. In base a tali regolamenti, la composizione chimica e il trattamento termico dei getti sono rigorosamente controllati, vengono eseguiti molteplici trattamenti di stabilizzazione dopo la lavorazione iniziale dei riduttori per garantire elevata resistenza e stabilità per tali scopi: e ogni parte finita viene rigorosamente testata, registrata e archiviata per la tracciabilità.

Cuscinetti a bronzine ad alte prestazioni:

Diverse serie di cuscinetti a bronzine di sviluppo interno possono essere combinate in modo flessibile per soddisfare diverse applicazioni. Lo sviluppo di successo di cuscinetti assiali, radiali e a pattino, adatti per lavorare sotto alta pressione di aspirazione e condizioni di carico elevato, migliora notevolmente la stabilità e l'affidabilità delle pompe ad alta velocità e amplia il loro campo di applicazione

Ottimizzazione della sezione fluidi:

L'induttore, la girante, il diffusore e il corpo pompa, che sono i componenti principali della sezione fluidi, sono ottimizzati con l'ausilio del software CFD

Imballaggio e spedizione:

Confezione del prodotto:

• Una pompa orizzontale ad alta velocità SFH-W5
• Manuale utente e istruzioni di installazione
• Istruzioni di sicurezza e avvertenze

Spedizione:

• Spedizioni entro 6 mesi
• Peso di spedizione: 75 kg
• Dimensioni di spedizione: 120*80*100 cm (dipende da ogni pompa)
• Vettore di spedizione: UPS o FedEx o Cargo
• Opzioni di spedizione: Standard o rapida

 Servizio

L'assistenza post-vendita viene eseguita da tecnici ben addestrati e qualificati, in grado di gestire rapidamente eventuali problemi tecnici riscontrati durante l'installazione, la messa in servizio e la produzione. Ampio inventario di pezzi di ricambio e consegna rapida sono disponibili grazie al nostro concetto di design modulare

Strutture di prova

Strutture di prova professionali per compressori, dotate di sistemi di acquisizione dati ad alta velocità e alta precisione, eseguono test di prestazioni e di funzionamento. I sistemi principali includono: 1) sistema di prova della pompa; 2) sistema di prova dei cuscinetti ad alta velocità: 3) sistema di prova della pompa dell'olio lubrificante integrale; 4) sistema di prova dinamica del rotore; e 5) sistema di prova delle prestazioni della turbina. Ogni pompa consegnata è stata sottoposta a test di prestazioni e di funzionamento prima della spedizione per garantire un funzionamento senza problemi in loco. Tre banchi di prova pompa operano indipendentemente, ciascuno con una potenza di 355KW, 1100KW e 4000KW. Ogni sistema di questo tipo funziona in un circuito chiuso, con un sistema di raffreddamento a circolazione per prevenire l'aumento della temperatura durante i test, che potrebbe influire sul processo di test e sulla precisione di misurazione. Standard applicato:. L'incertezza del test energetico della pompa è migliore del grado 1.
