SFH-W1 pompa ad alta velocità orizzontale Sunflo 37KW Potenza massima del motore

Descrizione del prodotto:

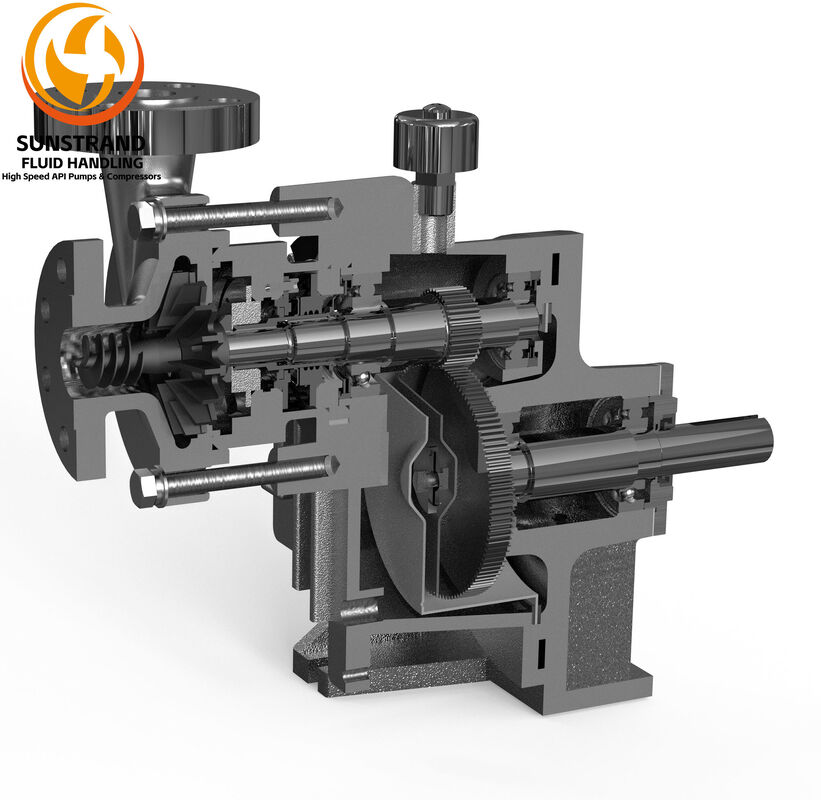

Le pompe della serie SFH-W sono pompe centrifughe a sbalzo, montate orizzontalmente ad alta velocità, composte principalmente da riduttore motore, corpo pompa, sistema di lubrificazione e piastra di base. Sono stabili, affidabili, compatte, facili da manutenere e hanno una lunga durata. Le pompe della serie GSB-W5/79 sono dotate di stabilizzatori di riflusso, che migliorano le prestazioni della pompa nella sezione inferiore ed espandono gli intervalli di regolazione inferiori. Il sistema dell'albero ad alta velocità è dotato di cuscinetti avanzati a pattini bi-direzionali per garantire un funzionamento prolungato delle pompe sotto pressione di aspirazione fino a 10,0 MPa

Caratteristiche:

• Nome del prodotto: Pompa orizzontale ad alta velocità SFH-W1
• Velocità: fino a 6100^14400 giri/min
• Prevalenza: fino a 650 m
• Potenza motore: fino a 37KW
• Materiale: Ghisa, Acciaio inossidabile, Acciaio Duplex
• Intervallo di pressione: fino a 20 bar

Pompe centrifughe ad alta velocità, Compressori centrifughi ad alta velocità, Compressori centrifughi ad alta velocità

Parametri tecnici:

 Curve di prestazione della pompa orizzontale ad alta velocità SFH-W

Riduttore ad alte prestazioni:

La cassa del riduttore e l'albero del pignone sono i componenti chiave di una pompa. Pertanto, i processi di trattamento termico sono complessi e la precisione di lavorazione e le tolleranze di accoppiamento sono rigorose. Attraverso anni di sforzi, è stato stabilito un set di processi di fabbricazione completi e collaudati nel tempo. Sotto tali regolamenti, la composizione chimica e il trattamento termico delle fusioni sono rigorosamente controllati, vengono eseguiti molteplici trattamenti di stabilizzazione dopo la lavorazione iniziale dei riduttori per garantire elevata resistenza e stabilità; ogni parte finita viene rigorosamente testata, registrata e archiviata per la tracciabilità.

Cuscinetti a strisciamento ad alte prestazioni:

Molteplici serie di cuscinetti a strisciamento auto-sviluppati possono essere combinati in modo flessibile per soddisfare diverse applicazioni. Lo sviluppo riuscito di cuscinetti assiali, radiali e a pattini, adatti a lavorare sotto alta pressione di aspirazione e condizioni di carico pesante, migliora notevolmente la stabilità e l'affidabilità delle pompe ad alta velocità e amplia il loro campo di applicazione.

Ottimizzazione della sezione fluida:

L'induttore, la girante, il diffusore e la cassa della pompa, che sono i componenti principali della sezione fluida, sono ottimizzati con l'ausilio del software CFD.

Imballaggio e spedizione:

Imballaggio del prodotto:

• Una pompa orizzontale ad alta velocità SFH-W1
• Manuale utente e istruzioni di installazione
• Istruzioni e avvisi di sicurezza

Spedizione:

• Spedito entro 6 mesi
• Peso spedizione: 75 kg
• Dimensioni spedizione: 120*80*100 cm (dipende da ogni pompa)
• Vettore di spedizione: UPS o FedEx o Cargo
• Opzioni di spedizione: Standard o accelerata

 Servizio

Il post-vendita è eseguito da tecnici ben addestrati e qualificati, in grado di gestire rapidamente qualsiasi problema tecnico insorto durante l'installazione, la messa in servizio e la produzione. Sono disponibili un'ampia scorta di pezzi di ricambio e consegne rapide grazie al nostro concetto di progettazione modulare.

Impianti di prova

Impianti professionali di prova compressori, dotati di sistemi di acquisizione dati ad alta velocità e alta precisione, effettuano test di prestazione e di funzionamento. I principali sistemi includono: 1) sistema di prova pompe; 2) sistema di prova cuscinetti ad alta velocità; 3) sistema di prova pompe olio lubrificante integrale; 4) sistema di prova dinamica rotori; e 5) sistema di prova prestazioni turbo. Ogni pompa consegnata ha subito test di prestazione e di funzionamento prima della spedizione per garantire un funzionamento senza problemi in loco. Tre banchi di prova pompe operano indipendentemente, ciascuno con una potenza di 355KW, 1100KW e 4000KW. Ciascun sistema funziona in un circuito chiuso, con un sistema di raffreddamento a circolazione per prevenire l'aumento di temperatura durante i test che potrebbe influire sul processo di prova e sull'accuratezza delle misurazioni. Standard applicato: . L'incertezza del test energetico della pompa è migliore del grado 1.
