Pompa Centrifuga Verticale ad Alta Velocità con Ingranaggi Integrali LMV 322 per Trasferimento di Liquidi

Pompa Centrifuga Verticale ad Alta Velocità con Ingranaggi Integrali LMV 322 per Trasferimento di Liquidi

Marchio: Sunstrand
Numero di modello: LMV-322
MOQ: 1
Prezzo: negoziabile
Condizioni di pagamento: T/T
Capacità di fornitura: 10 set/mese
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
IOS9001/IOS9002/CUTR
Nome del prodotto:
Pompe ad ingranaggi integrali ad alta velocità LMV 322
Pressione massima di aspirazione:
4.0MPA
Caratteristica:
Compatibile con Sundyne
Potenza massima del motore:
37KW
Applicazione:
Trasferimento di liquidi
Temperatura operativa:
-130°C - +340°C
Imballaggi particolari:
Cassa in legno
Capacità di alimentazione:
10 set/mese
Evidenziare:

Pompe ad alta velocità con ingranaggio integrato

,

LMV322 Pompe integrate

,

Pompa centrifuga per il trasferimento di liquidi

Descrizione del prodotto
LMV 322 Pompe ad alta velocità a ingranaggio integrato Pompa centrifuga verticale per il trasferimento di liquidi
LMV322 Pompa centrifuga verticale ad alta velocità per applicazioni di trasferimento di liquidi
Nei processi di trasferimento di liquidi dei settori petrolchimico ed energetico, il LMV 322 è ampiamente riconosciuto come ilcuore di potenzaRispetto alla LMV 311, offre una potenza superiore (fino a336 kW / 450 CV), specificamente progettati perdi alta portata, ultra-alta pressioneapplicazioni di gravità.
Leveraging18 anniIn base all'esperienza acquisita nel settore, Sunstrand ha portato con successo la sostituzione localizzata del LMV 322 ad un nuovo livello.20, 000 unitàIl nostro obiettivo è quello diIntercambiabilità fisica al 100%con il modello originale, ma anche miglioramenti proprietari nella dissipazione del calore del cambio e nella distribuzione del carico del cuscinetto.
LMV 322 Vantaggi tecnici essenziali
1- Eficienza estrema del trasferimento di liquidi.
Il nucleo di progettazione della LMV 322 è il suo modello idraulico ad alta velocità a uno stadio.di altezza ultra-alta di 1.828 m (6.000 ft)fornendo una portata di114 m3/h (500 gpm)Questo lo rende ideale per il trasferimento di liquidi pesanti e il pompaggio a pressione a lunga distanza.
2. Progettazione della scatola di marcia integrata rinforzata
Per la potenza di uscita più elevata del LMV 322, Sunstrand incorpora:
  • Sistema di lubrificazione forzata- pompa standard ad alta efficienza che garantisce un raffreddamento continuo e stabile degli ingranaggi e dei cuscinetti a velocità elevate e con carico elevato.
  • Ingranaggi ad alta precisione- ingranaggi di terra di classe 12 AGMA, riducendo al minimo le perdite meccaniche e migliorando l'efficienza termica15%rispetto ai pezzi di ricambio convenzionali.
3. Resistenza alla cavitazione superiore
Nel trasferimento di liquidi, le fluttuazioni del livello del serbatoio portano spesso a un livello insufficiente di liquidi.Testa di aspirazione positiva netta (NPSH)Il nostro LMV 322 può essere opzionalmente equipaggiato con un Sunstrand ad alta efficienzainduttore, che riduce significativamenteNPSHr(NPSH richiesto), garantendo un trasferimento regolare dei mezzi chimici volatili anche a bassa pressione di aspirazione.

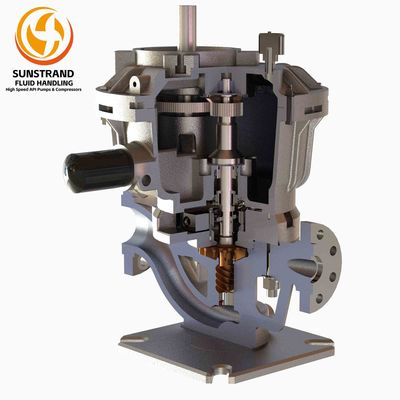

La performance e il taglio
Pompa Centrifuga Verticale ad Alta Velocità con Ingranaggi Integrali LMV 322 per Trasferimento di Liquidi 0
Pompa Centrifuga Verticale ad Alta Velocità con Ingranaggi Integrali LMV 322 per Trasferimento di Liquidi 1
Pompa Centrifuga Verticale ad Alta Velocità con Ingranaggi Integrali LMV 322 per Trasferimento di Liquidi 2
Applicazioni
1- Rafinazione del petrolio e petrolchimica: idroelaborazione ad alta pressione e reflusso
In unità di idrocracking o di idrotrattamento, il mezzo di processo è in genere sotto pressione elevata (> 10 MPa) e spesso a temperature elevate.
  • Punto di forza dell'industria:Le pompe convenzionali a più stadi sono soggette a squilibri di forza radiale in condizioni di basso flusso, che portano a frequenti guasti dei cuscinetti.
  • Soluzione di solvente:Il LMV 322 utilizza un'architettura ad alta velocità integrale verticale API 610 (OH6).Quando si manipola il reflusso di reformato o di nafta, la sua stabilità operativa è stata dimostrata attraverso dati sul campo a lungo termine da20, 000 unità, in particolare con oli pesanti aventi una densità specifica (SG) di 1,58 - 1.65.
2Trasferimento di energia e terminali LNG/LPG (trasferimento criogenico e liquido)
Il trasferimento su larga scala di liquidi richiede pompe con eccellente capacità di aspirazione, specialmente quando si gestiscono gas liquefatti vicino alla loro pressione di vapore.
  • Punto di forza dell'industria:Le fluttuazioni della pressione di aspirazione inducono facilmente la cavitazione, danneggiando i motori ad alta velocità.
  • Soluzione di solvente:Equipaggiamo il LMV 322 con unInduttore ad alta efficienza ottimizzato per CFDDurante le operazioni di scarico del GNL o di rasatura di picco del GNL, questa tecnologia riduce il rischio di incidenti e di incidenti.NPSHr di oltre il 50%Di conseguenza, anche con bassi livelli di serbatoio e minima testa di aspirazione, la pompa Sunstrand mantiene il trasferimento a velocità completa a114 m3/h, garantendo operazioni di carico/scarico ininterrotte.
3- Prodotti chimici fini: mezzi tossici e di alto valore (MDI/TDI e fluidi pericolosi)
In linee di produzione di isocianato (MDI/TDI) o di ossido di etilene, i mezzi sono altamente tossici o estremamente preziosi, e richiedono una perdita quasi assoluta.
  • Punto di forza dell'industria:Qualsiasi guasto meccanico della guarnizione porta non solo a costose perdite di prodotti, ma anche a violazioni dell'ambiente e della sicurezza.
  • Soluzione di solvente:Conformemente all'API 682, forniamo prodotti personalizzatisistemi di tenuta meccanica doppia completamente chiusiIn combinazione con i 18 anni di esperienza di selezione delle foche di Sunstrand, impieghiamo unsistema di monitoraggio del fluido di barrieraNel momento in cui viene rilevata una minima anomalia di pressione, il sistema fornisce un allarme precoce.garantire il completo isolamento delle sostanze chimiche pericolose dall'atmosfera.
4. Piattaforme offshore e FPSO
Lo spazio sulle piattaforme offshore è estremamente costoso e le attrezzature devono resistere a forti vibrazioni e corrosioni.
  • Punto di forza dell'industria:Le pesanti piastre di base degli scivoli orizzontali aumentano il peso morto della piattaforma, e la corrosione da spruzzo di sale mette seriamente a repentaglio la durata dell'attrezzatura.
  • Soluzione di solvente:Ilsistemazione verticaledella LMV 322 occupa solo30%Per gli ambienti a spruzzo di sale, offriamo un'ampia gamma di soluzioni per la produzione di acqua e acqua.rivestimenti di leghe specialie parti completamente bagnate in acciaio inossidabile (materiali A-8, A-9), garantendo una durata di vita del involucro della pompa progettata superiore a10 anniin condizioni marine estreme.
Perspettiva di un esperto del settore: perché l'idoneità dei processi è importante
"I dati sono più affidabili delle promesse".
Molti modelli di sostituzione si concentrano solo sul soddisfacimento dei parametri della targhetta, ma Sunstrand si concentra suadattabilità dei processi a banda larga- Nel trasferimento di liquidi, le fluttuazioni di flusso sono la norma.Sistema di trasmissione AGMA di classe 12, garantisce che gli spettri di vibrazione rimangano entro limiti di sicurezza in un intervallo di flusso dida 30% a 110%di progettazione.
Questa precisa comprensione degli scenari di applicazione proviene dai nostri 18 anni,20,000-puntoCiò che forniamo non è solo hardware che sostituisce l'apparecchiatura originale - è la garanzia di prestazioni deterministiche per l'intero processo.
Imballaggio e spedizione.
Imballaggio del prodotto:
  • Una pompa centrifuga verticale ad alta velocità LMV322
  • Manuale d'uso e istruzioni di installazione
  • Istruzioni e avvertimenti di sicurezza
Spedizione:
Tempo di spedizione Entro 6 mesi
Peso di spedizione 75 kg
Dimensioni della spedizione 120*80*100 cm (a seconda della pompa)
Spedizioniere UPS o FedEx o Cargo
Opzioni di spedizione Standard o accelerato
Domande frequenti
D: Può il Sunstrand LMV 322 essere installato direttamente su una piastra base Sundyne esistente?
La nostra LMV 322 offreIntercambiabilità geometrica al 100%in distanze della linea centrale della flangia, modelli di fori di bullone della piastra base e connessioni di tubature di tenuta.riduzione significativa dei costi di ingegneria di retrofit.

D: In caso di funzionamento ad alta potenza, come si assicura la stabilità meccanica della guarnizione?
R: Il guasto della tenuta è la causa principale di tempi di fermo non pianificati nei servizi di trasferimento di liquidi.Campione di tenuta indipendente conforme all'API 682e incorpora una rigidità dinamica ottimizzata dell'alloggiamento del cuscinetto, controllando la deformazione della fine dell'albero con precisione entro i micron.raccomandiamo il piano di scarico ottimale (e.g., Piano 11 o 53A) per il liquido specifico, garantendo una durata di tenuta superiore a25,000 ore.

D: Come modello alternativo, in che modo Sunstrand dimostra l'affidabilità dei materiali?
R: La credibilità deriva dalla completa tracciabilità.EN 10204 Rapporti di prova dei materiali di tipo 3.1 (MTR)Per i servizi di trasferimento ad alta pressione, aggiungiamo un filtro di pressione.prova di pressione dinamicaper verificareperdita zero a 1,5 volte la pressione di lavoro.
